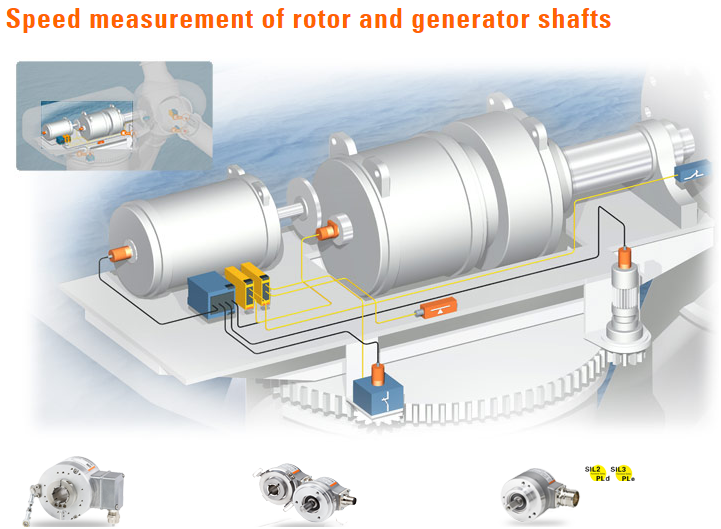

风力发电系统解决方案(主发电机、滑环)

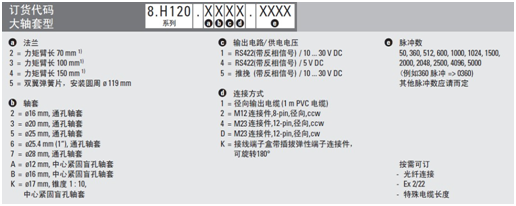

(二)重载型增量编码器H120和A02H系列
(1)重载型编码器H120系列提供有效的保护,避免了轴承损坏。编码器具有轴绝缘特性,非常适合于风力发电行业的应用。轴端采用双重密封,可以在恶劣的环境中工作。编码器在法兰面和外壳后端面都有用于编码器固定的安装点,使得编码器具有更多的安装自由度。
* 轴端绝缘等级可达2.5 KV
* 轴端具有双重密封具有非常高的适应性,防护等级可达到IP67
* 高抗冲击(200g)和抗震动性(15g)
* 可根据现场安装要求,可将拐臂安装在法兰端或后端
* 具有多种连接方式可供选择,如电缆直接出线,M12或M23连接件,接线端子盒或光纤输出
* 最高分辨率可达5000 ppr
(2)大轴套编码器A02H系列,能够精确的监测发动机转速
* 一流的重载型编码器,具有良好的技术性和经济性
* 塑料绝缘内衬套,能够隔离轴电流(可绝缘2.5Kv),保护编码器轴承不受损坏
* RS422,推挽或者SinCos输出
* 不锈钢锁环
* -40℃到+85℃,IP67防护等级
* 采用锥轴或直轴安装,安装简单、精度高,轴向螺丝固定。
* 通孔轴径可达φ42mm

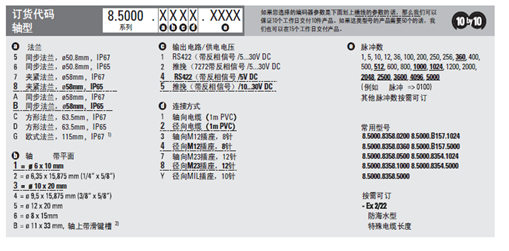

(三)增量型编码器8.5000系列
* 紧凑的外壳可适用于较小的安装控件
* 可供选择的附件及安装方式多种多样,可灵活选择
* 坚固的安全锁Safety-Lock轴承结构,防止编码器在安装运行的过程中受到外力而损坏。
* 工作温度40℃到+85℃,IP67,可以用于户外环境和冷库中。
* 灵活的连接方式可应用与多种场合,可选:电缆连接,M12、M16、M23插头或者MIL
* 其他选项:防海水,防爆
应用于:双馈发电机、滑环
近几年来,库伯勒8.5000系列编码器长期供应给四川汉威、杭州全盛、大连宜顺、大连风盈、深圳奔联、恒瑞景胜等滑环厂,客户反馈一直很好。2016年3月,在京能赛汗风电场,库伯勒编码器8.A02H发电机编码器通过了240小时的运行测试,成功替代保盟编码器HOG131.DN2048。
